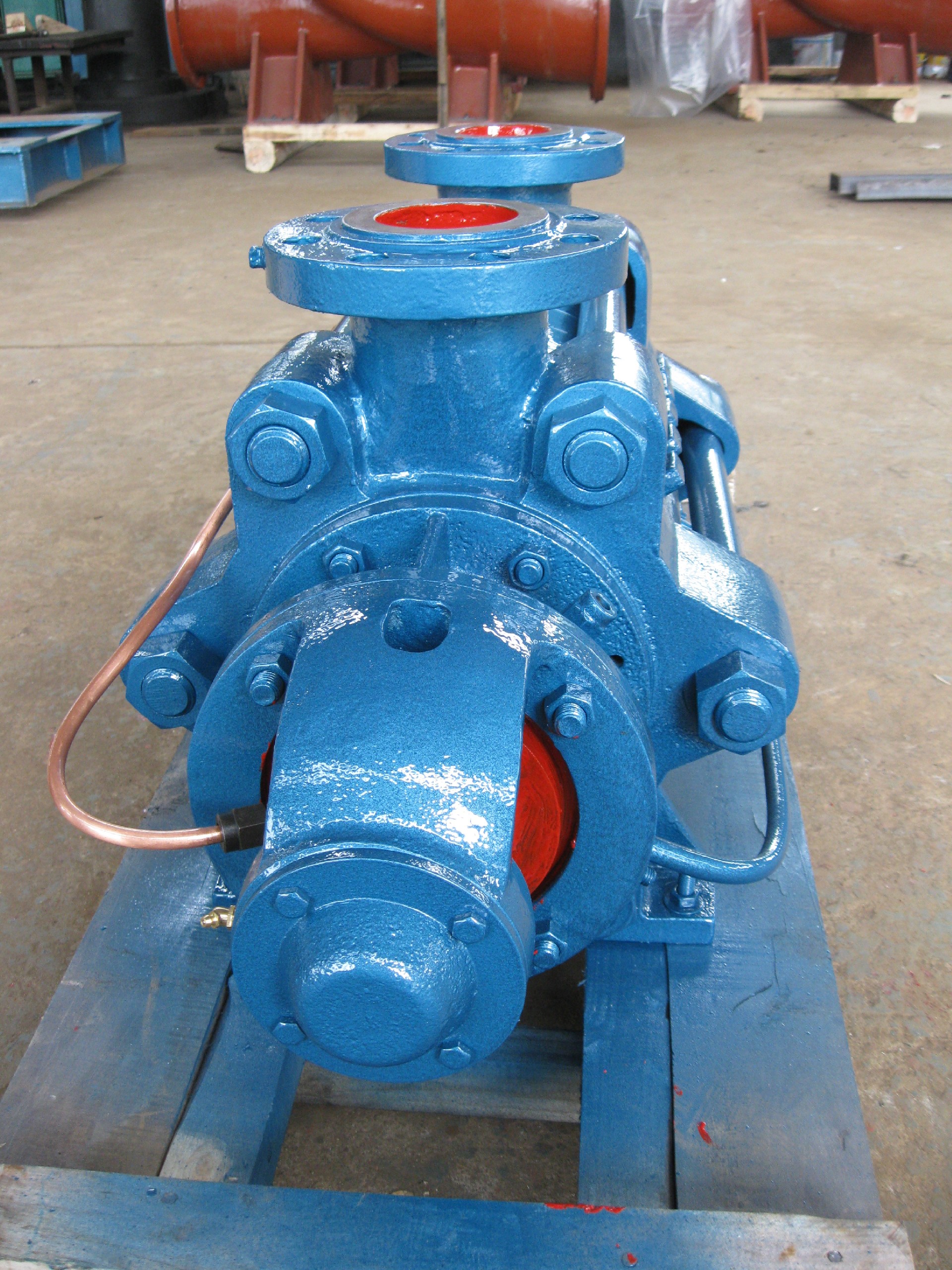

DG型工业锅炉给水泵

DG型工业锅炉给水泵

概述：

DG型泵系单吸、多级、节段式锅炉给水泵，主要适用于中、低压及次高压锅炉给水用，也可作输送高温高压的高温水或有腐蚀性的液体用。被输送液体温度范围为-20~150℃。

流量范围：

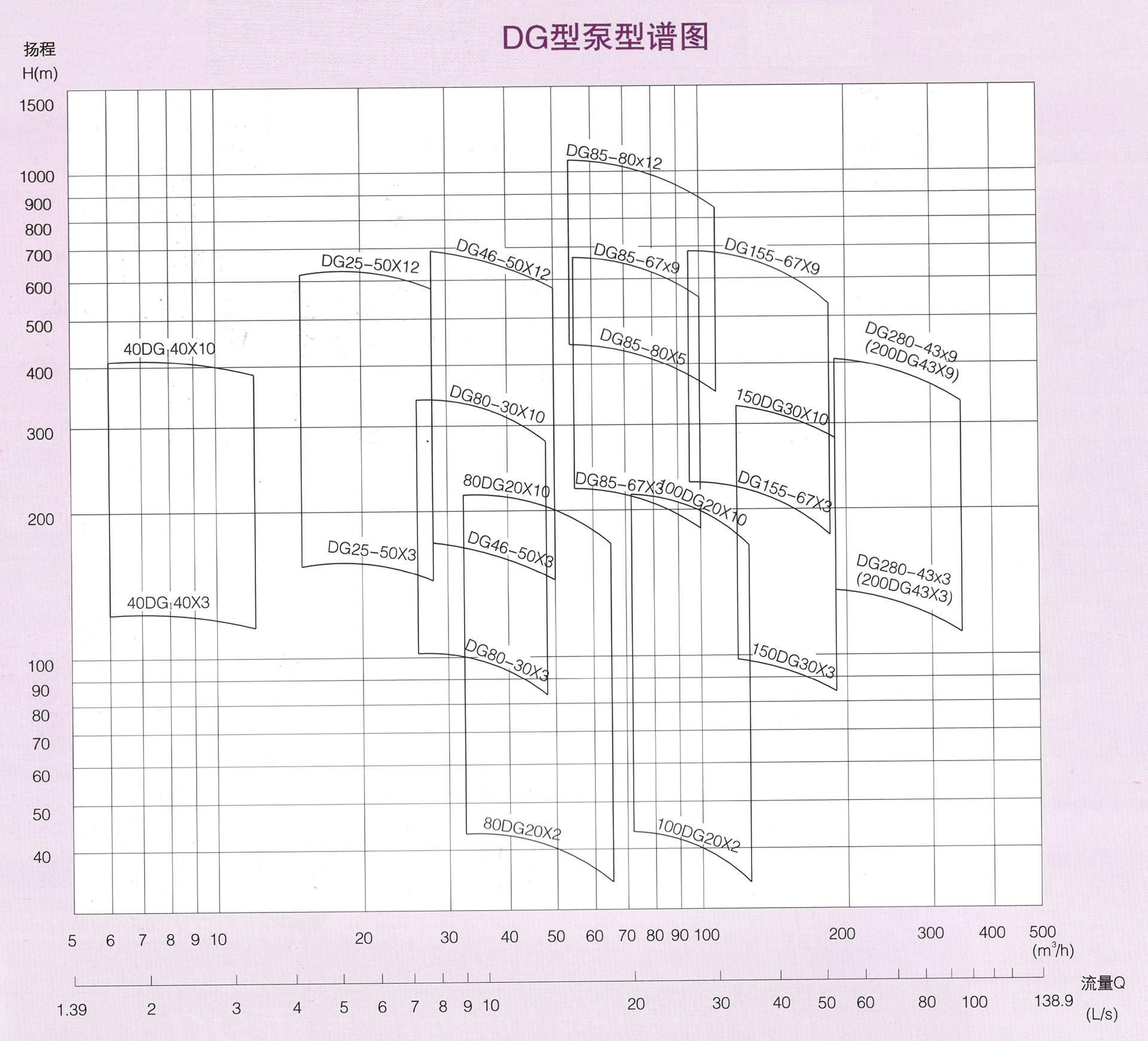

流量Q：6~346 m3/h,  扬程H：102~1056m

型 号 说 明：

例      DG25─50×5

  型号中：DG－－－多级节段式锅炉给水泵

           25－－－流量为25米3/时

           50－－－单级扬程为50米

            5－－－级数为5级

结构型式：

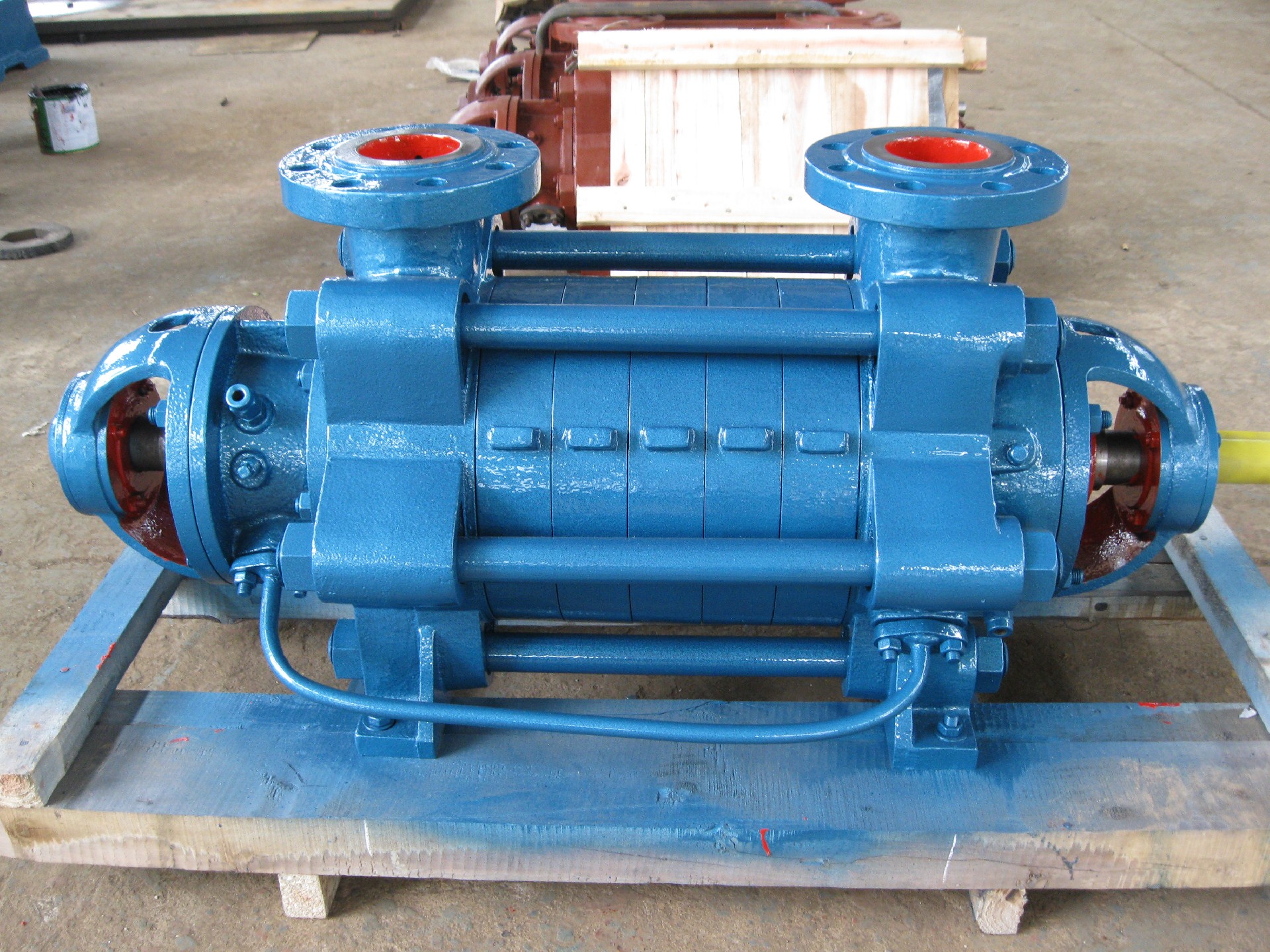

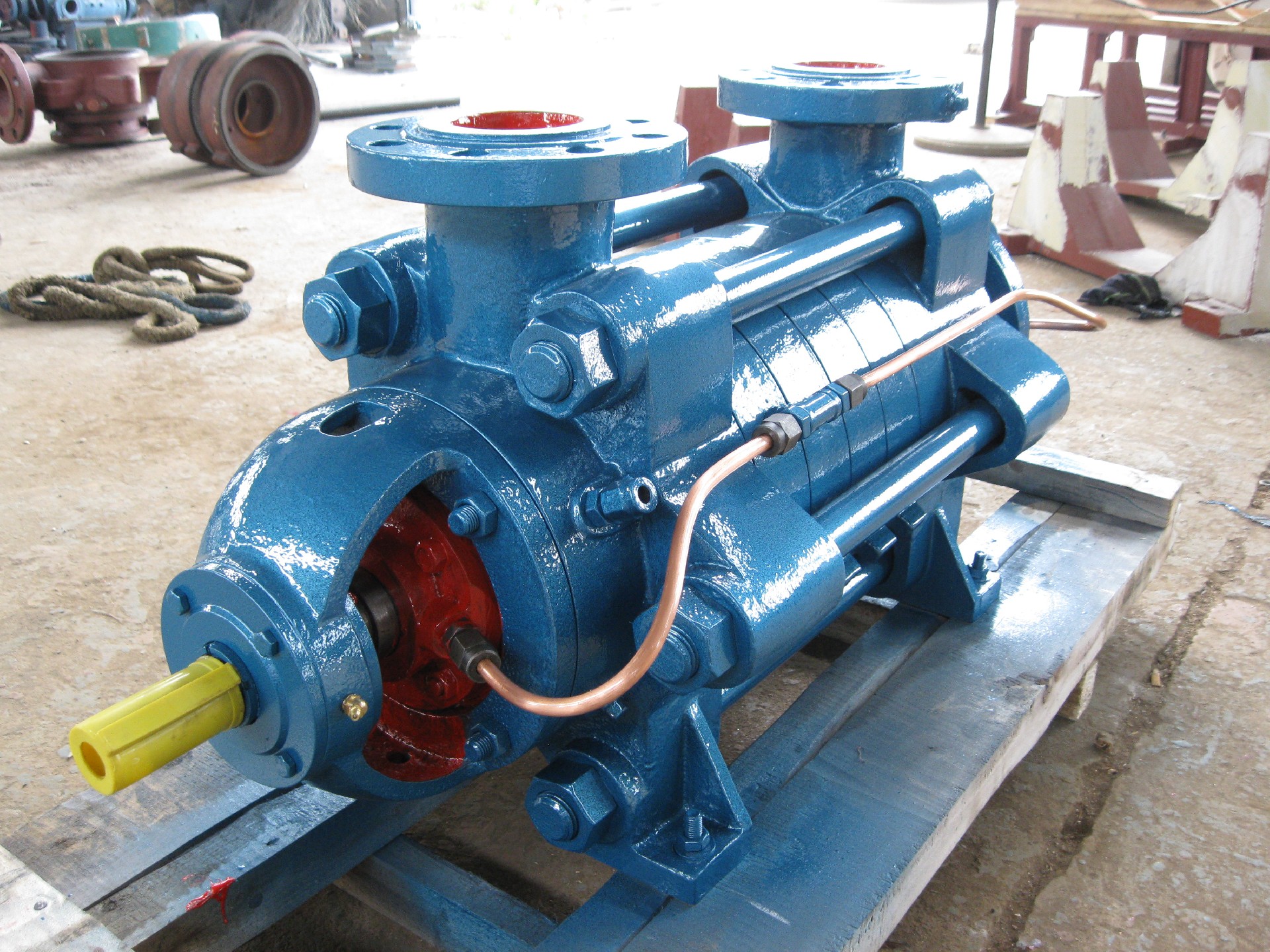

泵壳体部分主要由轴承体、吸入段、中段、吐出段、导叶等用拉杆螺栓联接成整体。

转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮个数是根据泵的级数而定。

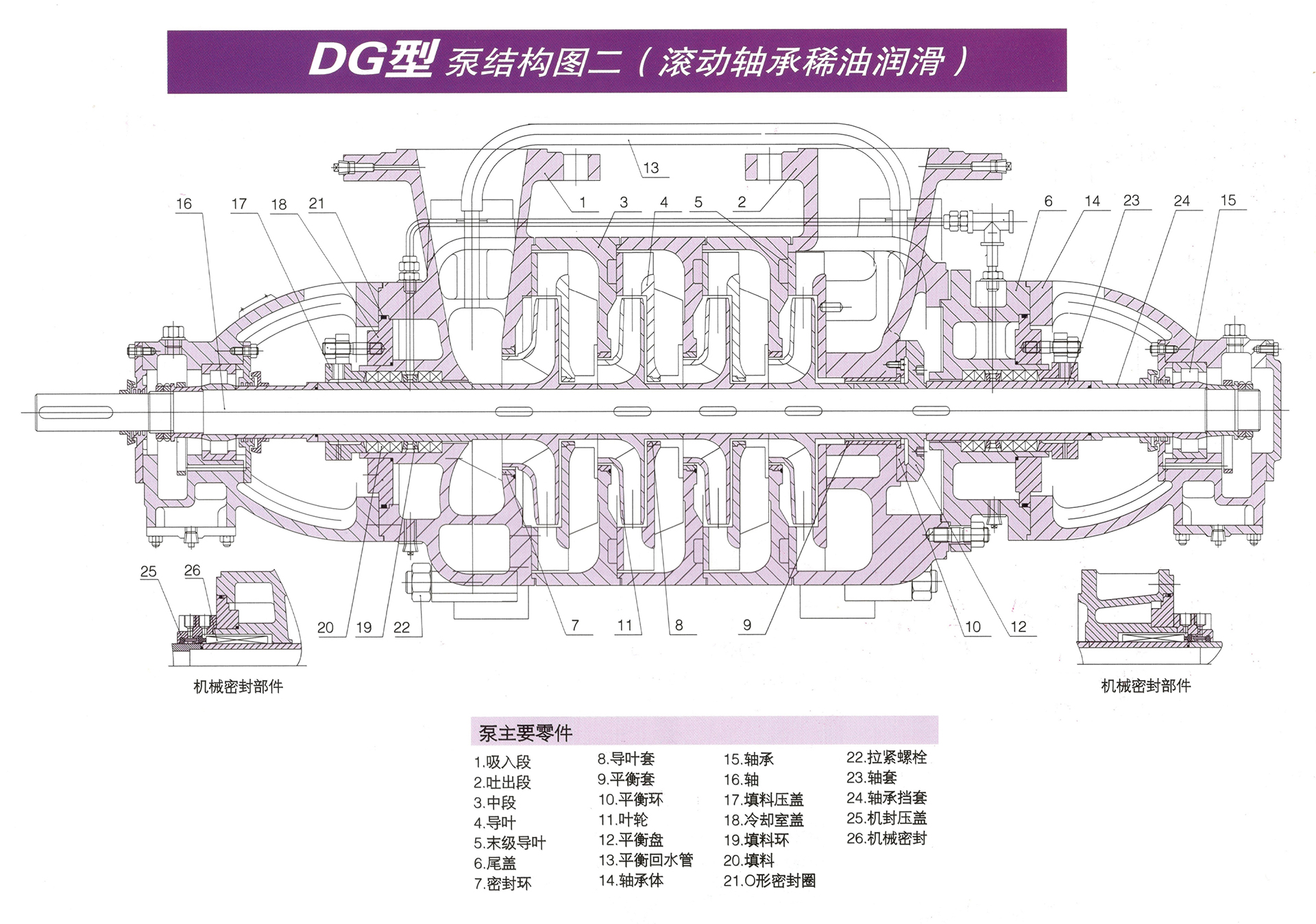

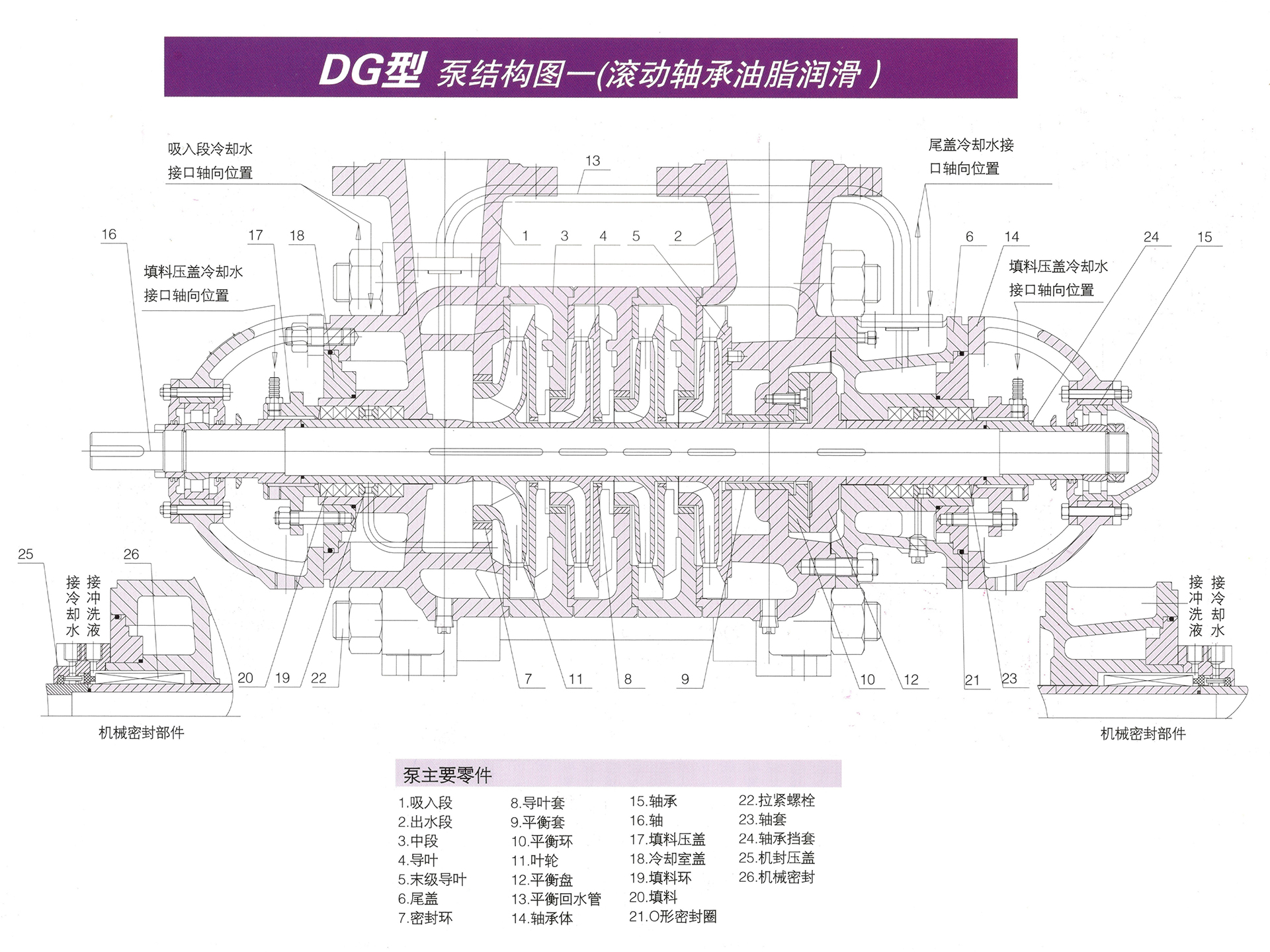

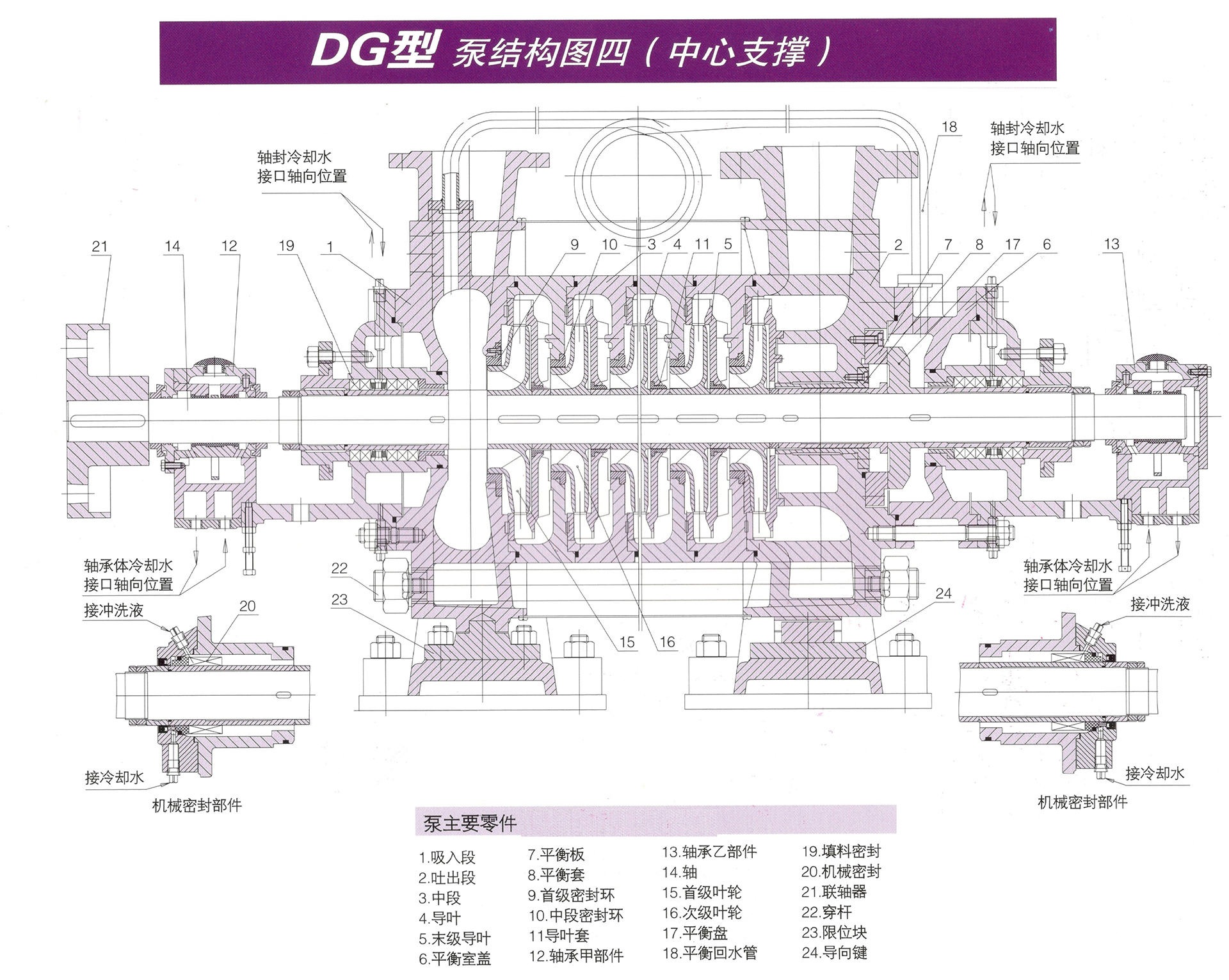

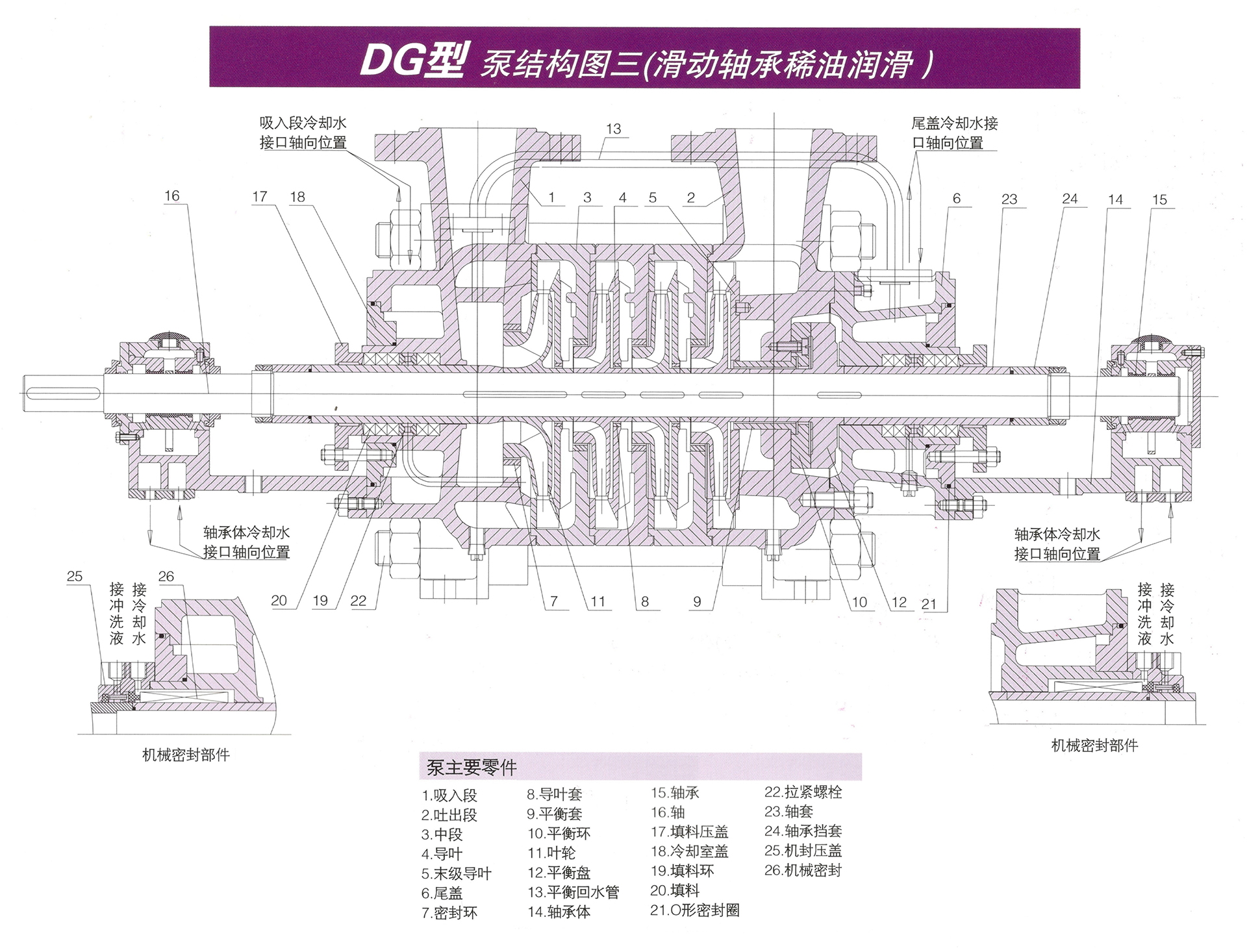

本型泵有四种结构，一种是滚动轴承，油脂润滑，如DG46-50（结构图1），一种是滚动轴承稀油润滑，如DG155-67改型泵（结构图2），一种是滑动轴承稀油润滑,如DG85-67，DG155-67(结构图3)，一种是中心支承、滑动轴承、稀油润滑，如DG85-80（结构图4）。

所有结构形式轴承均不承受轴向力，泵轴向力由平衡盘承受，泵在运行中允许转子部分在泵壳体中轴向游动。轴承采用32号汽轮机油（稀油润滑），3#二硫化钼锂基脂（油脂润滑）或性能类似的其它油品润滑，以获得更好的润滑性能及承受更高的温度。

泵的吸入段、中段、吐出段之间密封均采用二硫化钼润滑密封或O型圈密封，转子部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度己影响泵的工作和性能时应予及时更换。

泵的填料函部位设有水冷腔，部分轴承体内设水冷室，外表带散热片，具有很好的冷却保护，中段壳体外设有一层保护罩，以防在抽送高温介质时液体从壳体接合面之间溅出。

本型泵采用填料密封，也可以采用机械密封。填料及机械密封的松紧程度必须适当。

旋转方向：

从电机端看，泵为顺时针方向旋转。
