NB、NBA、GN、GNL、N 型冷凝泵

NB、NBA、GN、GNL、N 型冷凝泵

概述：

NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kW汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

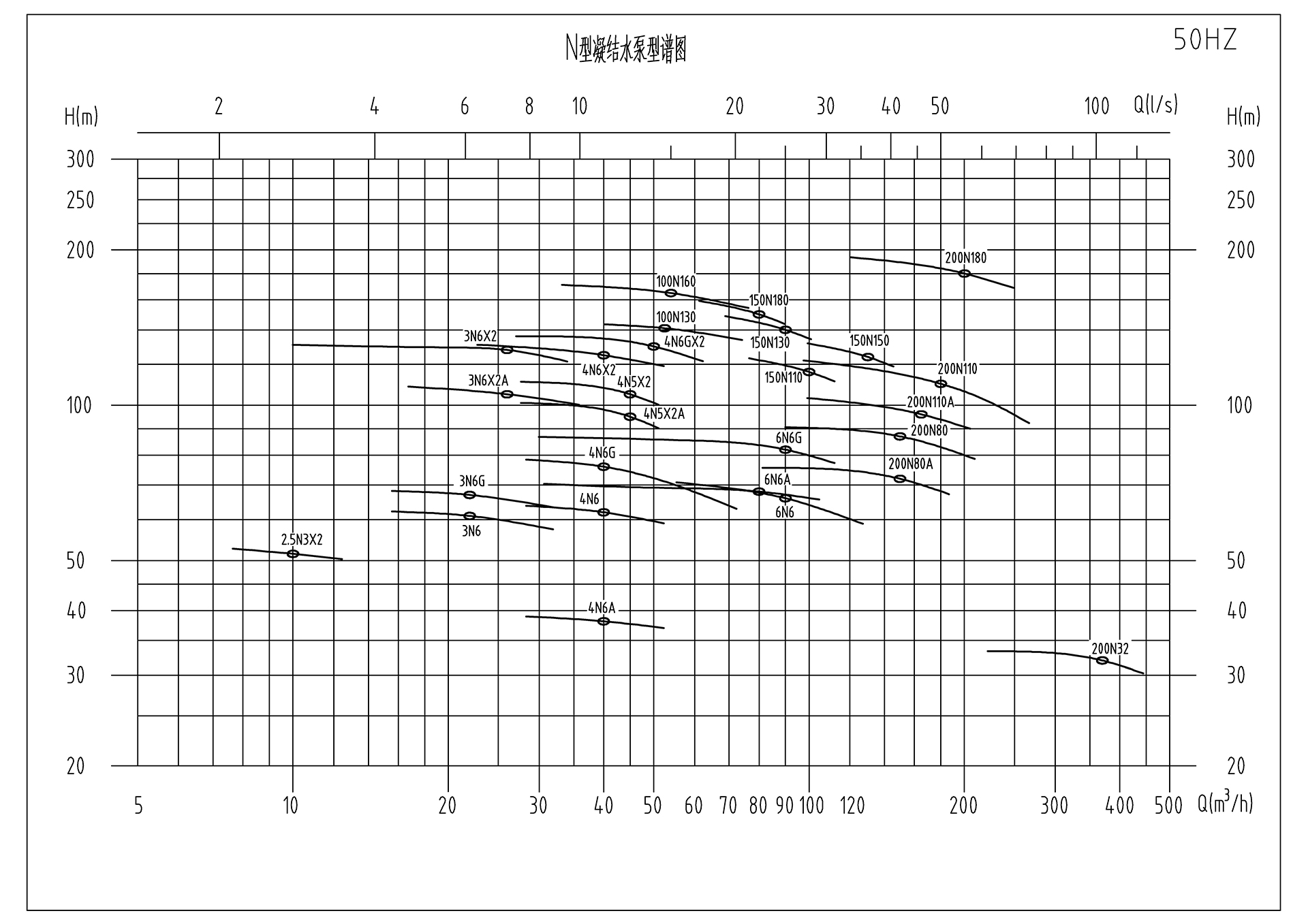

参数范围：

流量Q 11～36m3/h

扬程H 12～62m

型号说明：

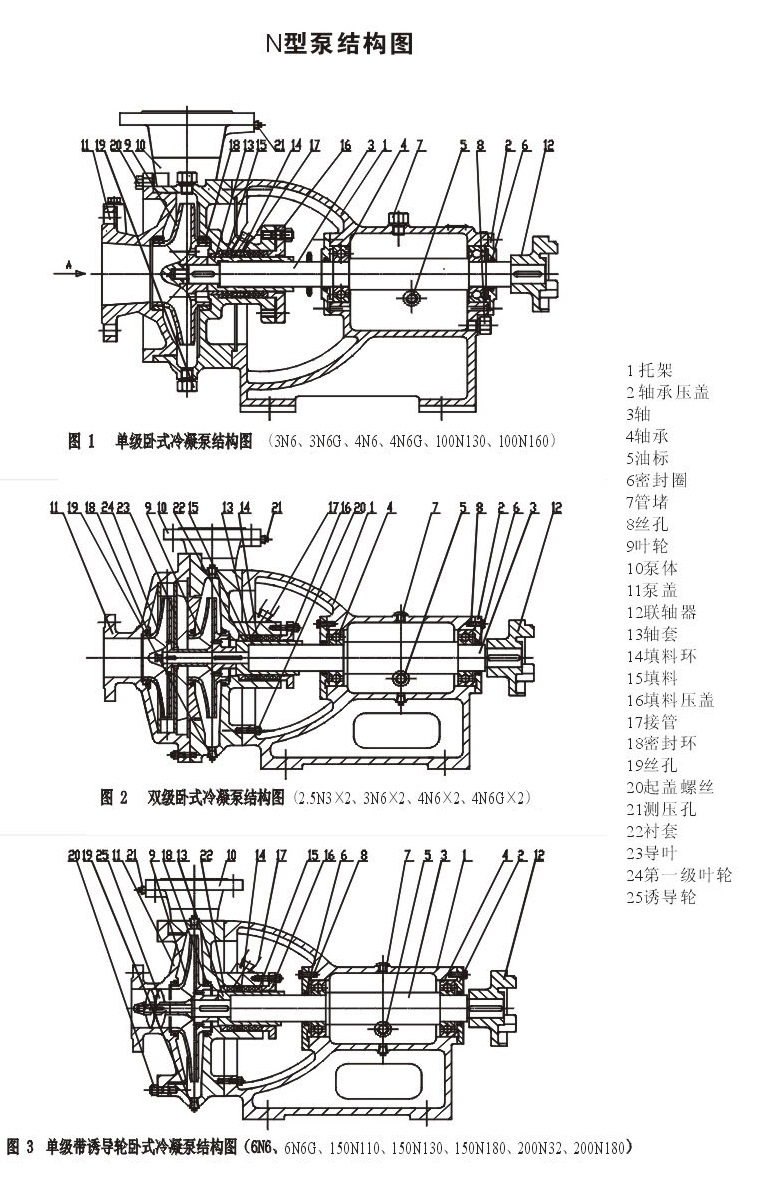

4N6×2A

4 ───吸入口径除以25

N───冷凝水泵

6───单级扬程除以10

2───两级叶轮

A───表示叶轮外径改变

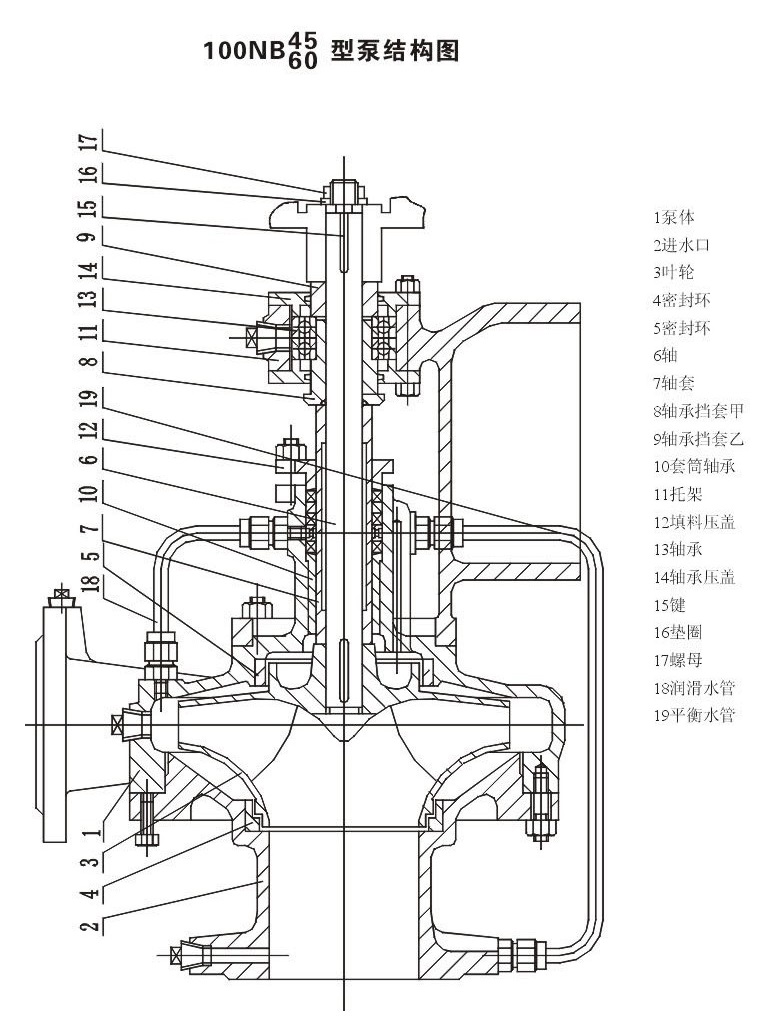

100NB—45

100—泵进口口径为mm

N—冷凝水泵

B—悬架式

45—泵的设计扬程m

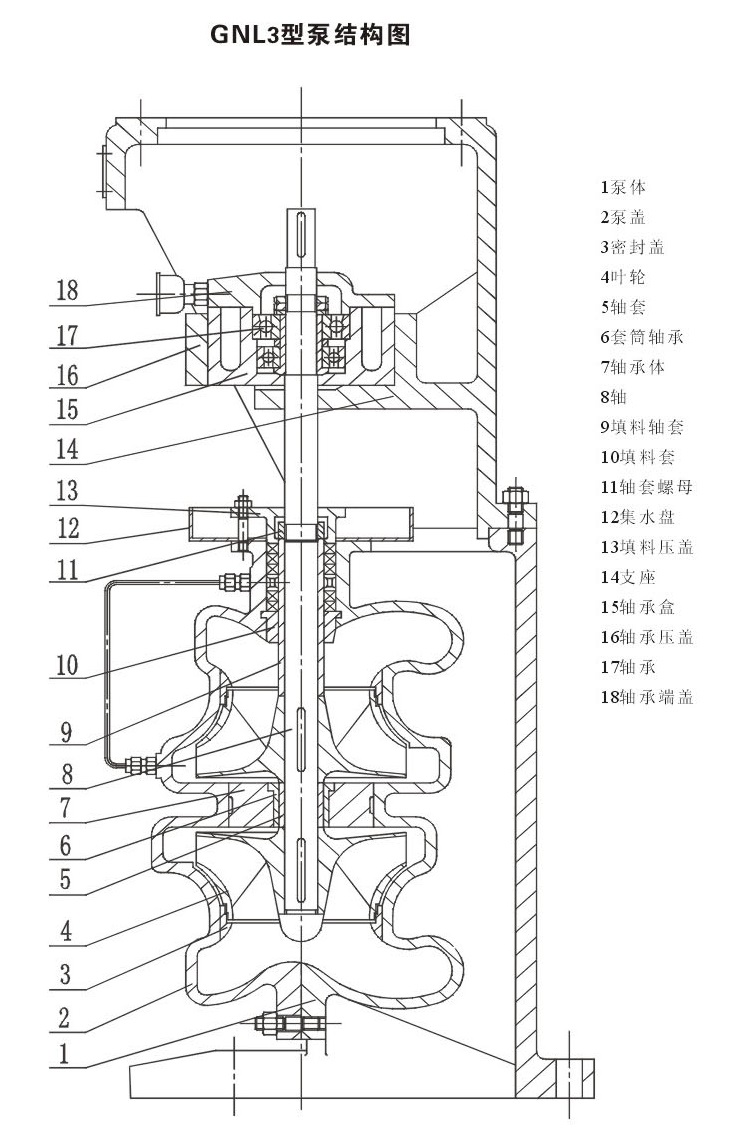

GNL3—A

G—高吸程

N—冷凝水泵

L—立式

3—泵进口口径为3寸

A、B—两种不同叶轮外径

结构型式：

NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。 旋转方向：从电机端看，泵为逆时针方向旋转。 主要零件材质：泵的过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。 成套范围：成套供应泵、电机、联轴器、止回阀、闸阀。 订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
