SA型单级双吸水平中开式离心泵

SA型 单级双吸水平中开式离心泵

概述:

SA型泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。允许最大进口压力0.6Mpa。

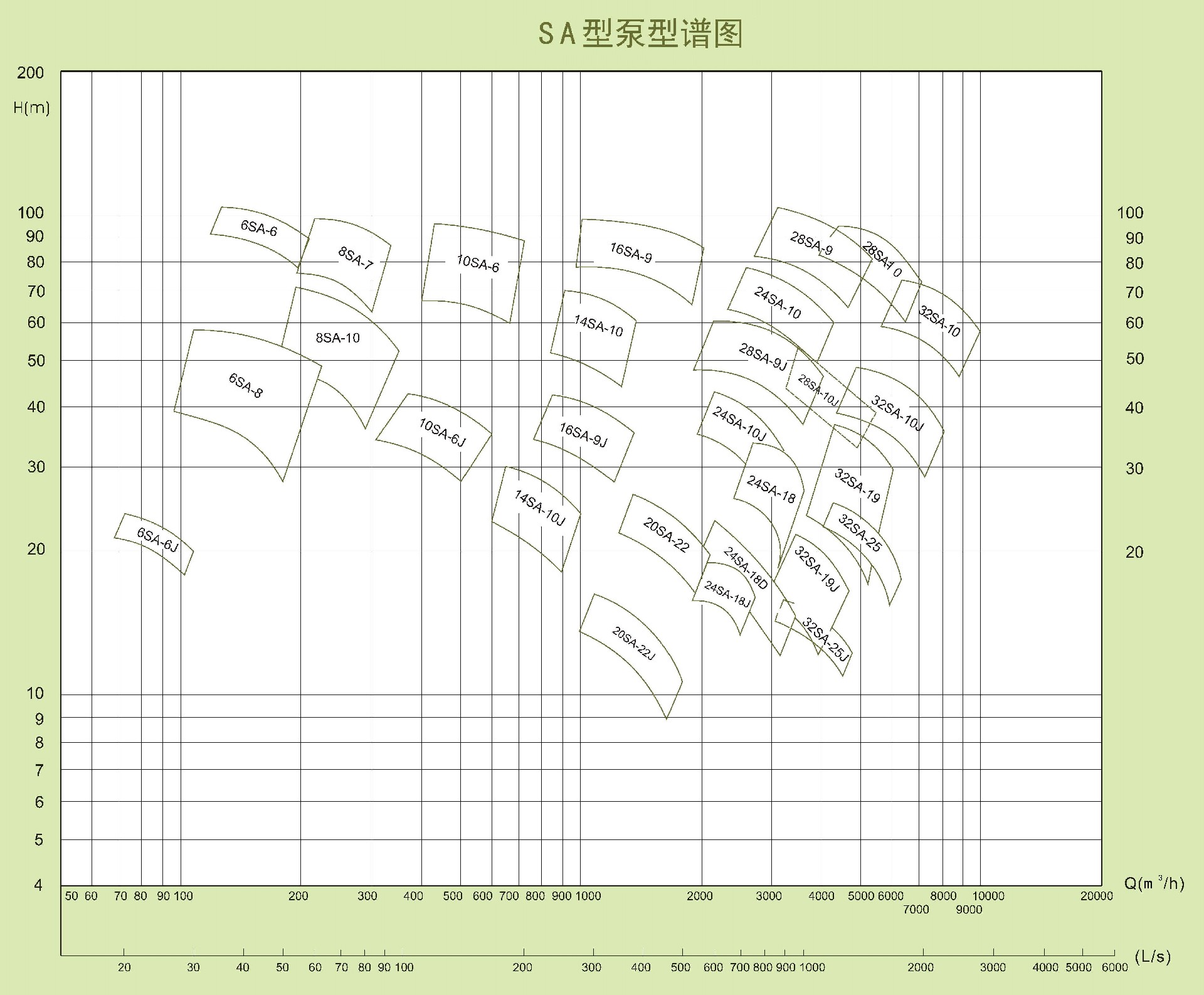

参数范围：

流量Q   72～10000m3/h      扬程H  9～110m

型号说明：

如：10SA-6JA

10——吸入口径被25除（即吸入口径为250mm）

SA——单级双吸水平中开式离心泵

6——比转数被10除化整的约数

J——表示额定转速变化

A——表示叶轮外径第一次变化，A、B、C……依次类推

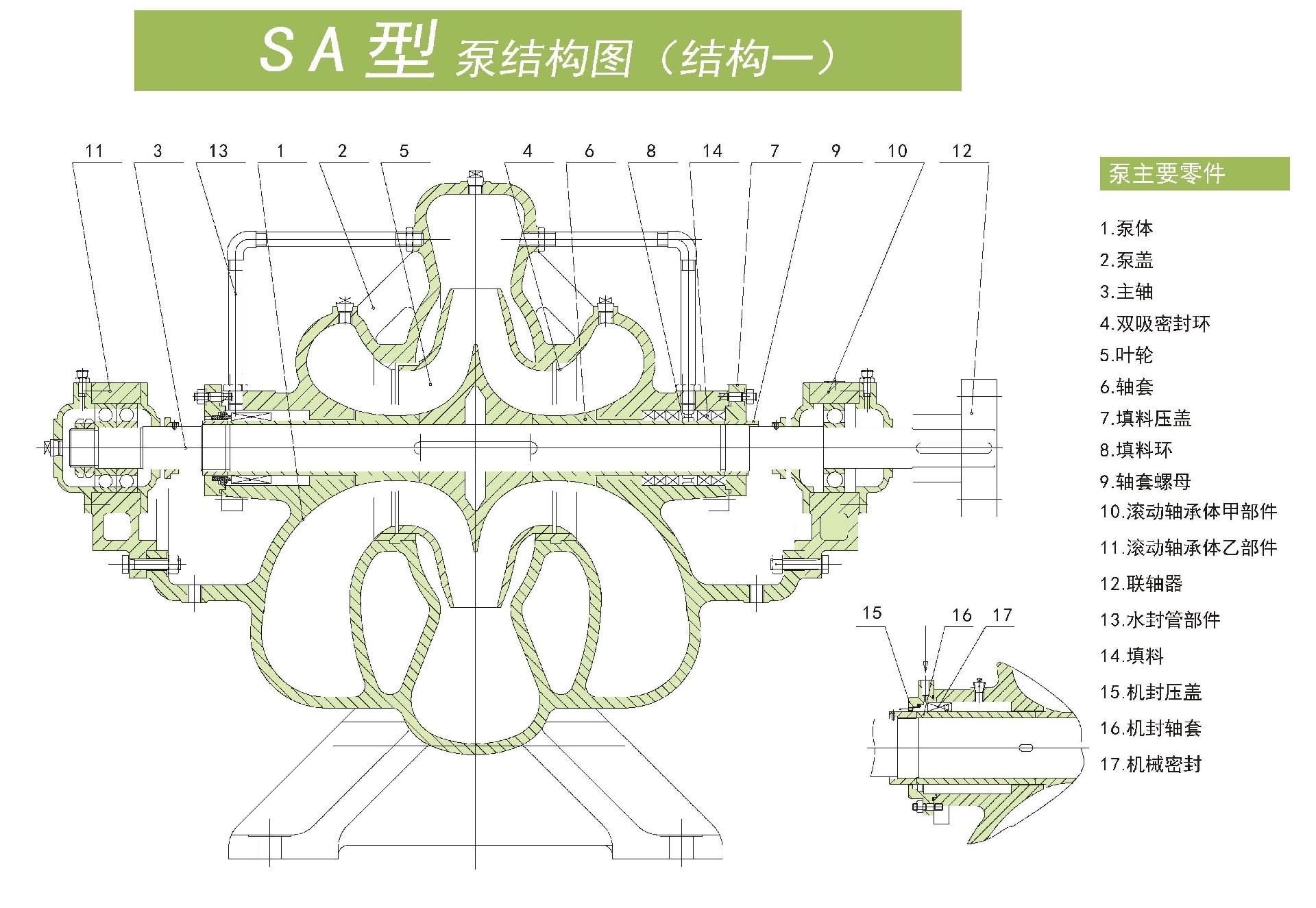

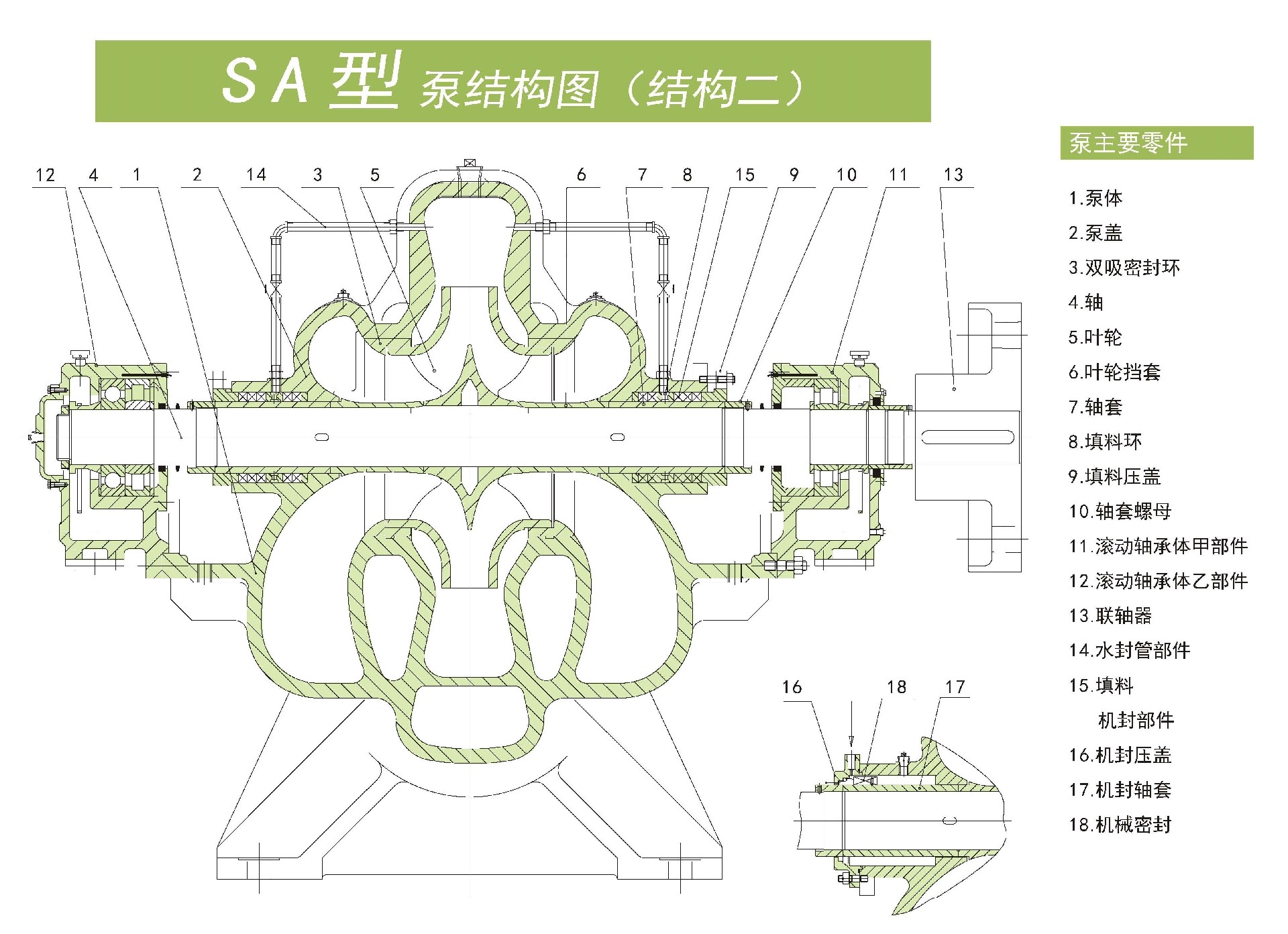

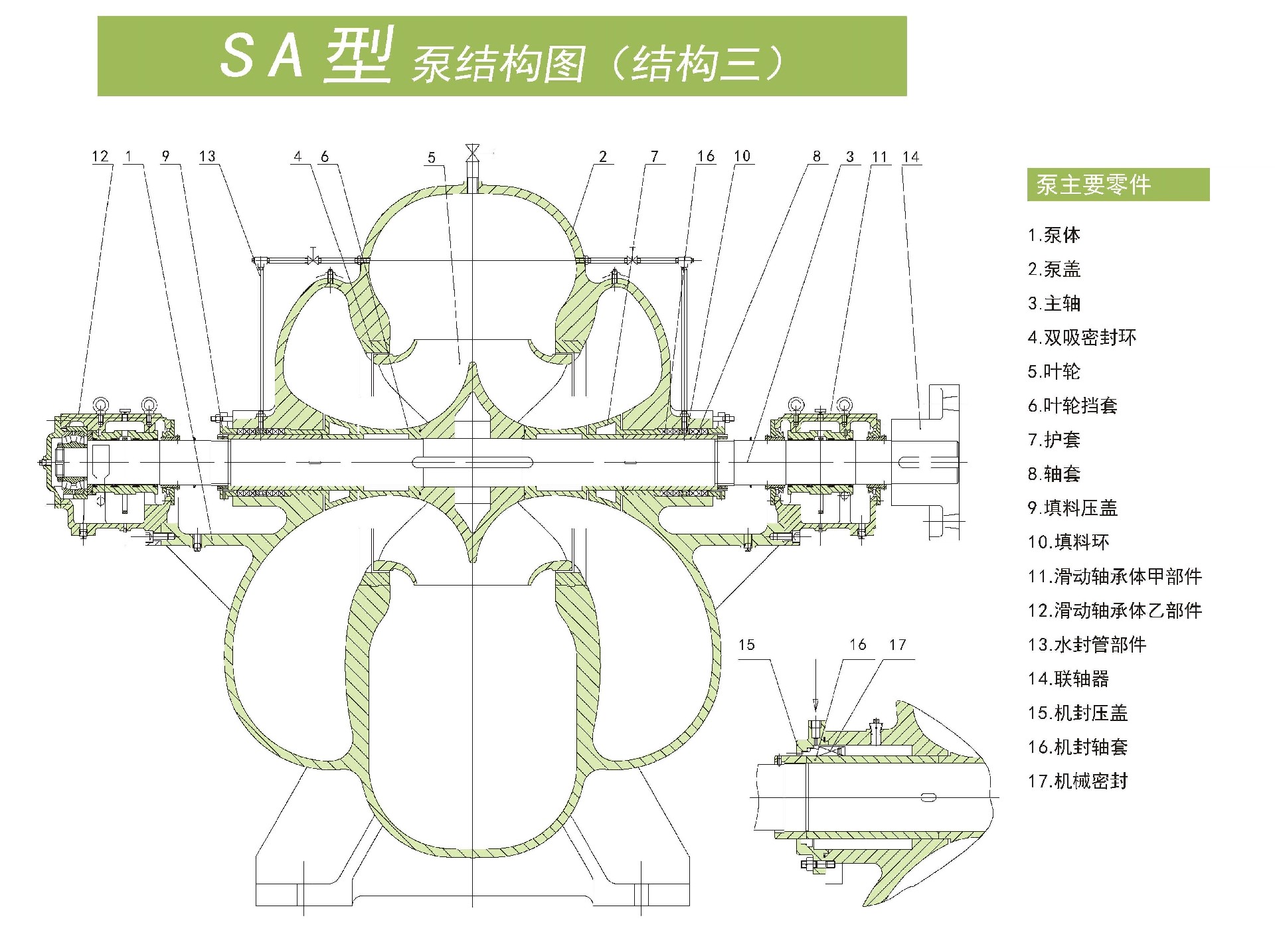

结构说明

1、SA型泵的吸入口和排出口均铸在泵体上，成水平方向，与轴线垂直。泵体与泵盖水平分开，以便揭盖检查内部零件时，不必拆卸管路及电动机。从转动一端看，泵轴均为逆时针方向旋转。

2、本型泵的主要结构除轴承部件和轴套有几种不同结构外，其他部分大体相同。

轴承结构：有的泵用球轴承，用油杯注油润滑或用油环溅油润滑；有的泵用镶有合金轴瓦的套筒轴承，一端加装单列向心球轴承。双吸泵的轴向力基本上是平衡的，部分末平衡的轴向力，由单列向心球轴承承受之。

轴套结构：有的泵的轴套带有螺纹，兼作螺母以固定叶轮；有的泵每端用两个轴套，其中一个带有螺纹；有的泵除轴套外，另用轴套螺母，以固定轴套和叶轮。

3、本型泵主要零件有：泵体和泵盖、叶轮、轴、密封环、轴套、轴承体、轴承、填料套和填料环等。

除了轴用优质碳素钢，螺栓、螺钉、螺母，键等零件用钢材制成外，泵的其他零件大部分都用铸铁制成。

泵的叶轮、密封环和位于填料部分的轴套，均为易损件，磨损后可用备件更换。

轴承部分如装有油杯，用钙基油润滑，凡用油环溅油润滑的轴承，用2号或3号锭子油润滑。

4、填料密封由填料套、填料环、填料和填料压盖等组成。填料室铸在泵体和泵盖上。填料的松紧程度必须适当，以液体能一滴滴渗出为宜，太紧则轴套易发热；太松则液体流失多，都会降低泵的效率。
